絲網波紋填料是由垂直排列的波紋絲網條片組成的盤狀規整填料，其比表面積數值對傳質性能有著決定性的影響，依比表面積的不同，絲網波紋填料可分為250㎡/m3.350㎡/m3、 500㎡/m3、 700㎡/m3型等。因絲網細密，故其空隙率較高，填料層壓降低:由于絲網**的毛細作用使液體容易在填料表面呈膜狀分布，且液膜薄，持液量因此具有突出的潤濕性能，分離效率高。

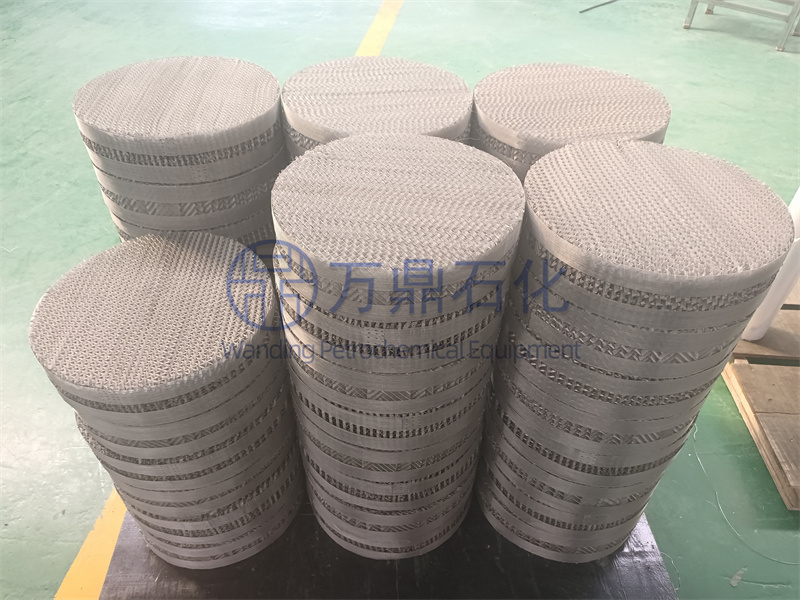

250型、500型、700型絲網波紋填料
（1）幾何結構
金屬絲網波紋片上開有小孔，加強液體均布及液膜更新，減少填料中的死角（特別是小塔），提高分離效率。為了加強氣液的橫向混合，波紋片上小孔以直徑4?5mm為宜。
鑒于金屬絲網波紋填料的幾何結構，形成如下特點：
**、比表面積大、孔隙率高、重量輕。500型填料的比表面積相當于Dg50金屬鮑爾環的4.5倍（鮑爾環比表面積110m2/m3、密度650kg/m3）,而密度僅為鮑爾環的40%,孔隙率高,絲網又具有**的毛細作用使其潤濕性能優良，即使噴淋密度為0.2m3/（m2?h）也能達到完全潤濕，因此填料效率高。
第二、氣相通路傾角小，有規則的氣相通路，壓力損失少，填料壓降低。
第三、徑向擴散良好氣液接觸充分。
第四、忌堵塞、怕腐蝕、清洗困難，僅能用化學方法清洗。
第五、單元體積填料造價高，使它的使用范圍受到一定的限制。
（2）流體力學性能和傳質性能
250型、500型、700型填料性能如表所示。
| 填料型號 | F因子/[m/s(kg/m3)0.5] | 液體噴淋密度/(m3/m2?h) | HETP/mm | 理論級壓降/Pa | 持液量/% | 操作壓力/Pa | 分段高度/m | 適用范圍 |
| 250型(AX) | 2.5?3.5 | 0.2?12 | 400?333 | 10?40 | 2 | 102-105 | 5 | 理論級數不多的精密精儲 |
| 500型(BX) | 2.0?2.4 | 0.2?12 | 200 | 40 | 4.2 | 102-105 | 3?4 | 熱敏性、難分離物系的真空精儲 |
| 700型(CY) | 1-5-2.0 | 0.2—12 | 100 | 67 | 6 | 5X1O3-1X1O5 | 2 | 同位素混合物、同分異構混合物分離 |
①250型填料性能
250型金屬絲網波紋填料每米約2.5?3個理論級，每塊理論級壓降約在10?40Pa，,適用的*小塔徑為100mm,在塔內每5m填料設置一組收集分布器，則放大效應得到很大改善。
在頂壓2500Pa以上和全回流條件下，以填料液泛限的75%左右的動能因子F表示的工作負荷如表所示，它可以用作粗略計算相應填料塔的近似值。
②500型填料性能
a.通量
500型填料液泛點不明顯，往往把F=3.2m/s(kg/m3)0.5稱為液泛點,將其值的75%即F=2.4m/s(kg/m3)0.5定義為負荷點。由于物性、壓降和填料效率的全面權衡，500型填料**的*經濟的氣相負荷范圍為p=2?2.5m/s(kg/m3)0.5。500型填料的性能隨液量變化較小，液體噴淋密度在1?20m3/m2·h之間，壓降沒有明顯變化。采用適當?shù)囊后w分布器，*小液體噴淋密度約為0.05m3/m2?h,因此該填料的操作彈性較大。同時，500X型金屬絲網波紋填料與250y型金屬孔板波紋填料有相同的通量，表明該填料通量大。
b.壓降
塔直徑在300mm以上時，500型填料在工作負荷下，每個理論級壓降為10~50Pa，充分顯示了阻力小的特性。在塔直徑小于300mm時，塔壁效應使填料壓降有所上升，當塔徑在200mm以下時，填料壓降增加一倍。對于粘度較大的介質如甘油等，壓降增大。
c.持液量
500型填料的另一個特點是持液量小。在工作負荷下，約為填料體積的4.2%，液泛時約5.5%。持液量少意味著液體內存少，液體在填料層停留時間短、填料層中建立(或破壞)正常濃度、溫度分布的平衡時間亦短。這樣有利于分離熱敏物料、價格昂貴的產品；同時要求操作要平穩、調節與控制要嚴格。
③700型填料性能
a.通量
700型填料與500型填料相似，液泛點不明顯，往往把液量開始明顯影響壓降的一點稱為液泛點。氣相負荷超過液泛點時仍有一定效率，但阻力很大，此時填料的分離能力下降。*經濟的操作范圍**為F=l.5~2m/S（kg/m3）0.5。
700型的*小液體噴淋密度與500型相似，約為0.05m3/(m2?h)，**液量通常認為12m3/(m2?h)。
(3)性能比較
250型是金屬絲網波紋填料中當量直徑**、孔隙率**、它具有通量大、壓降低的突出優點。適用于生產強度大、理論級數較少的分離過程。但至今這種填料的工業應用不多。
500型填料的結構形式與250型相似，只是當量直徑為后者的一半，比表面積為后者的一倍。它具有分離效率高、壓降小、持液量低、操作彈性大、放大效應不明顯等**的綜合技術經濟性能。因此廣泛應用于熱敏物系、難分離物系的真空精播，尤其是操作壓力低于7kPa的真空精儲。目前，它在石油化工、精細化工、制藥和香料工業中獲得極為廣泛的應用。
700型填料是當量直徑*小、比表面積**的一種金屬絲網波紋填料。在結構上，其波紋角為45。，其余與500型相似。與500型對比，當量直徑減小了33.3%;波峰高減少31.7%；孔隙率減少5.6%;而比表面積增加了40%。因此它具有更高的傳質效率，較大的壓降和相對較小的通量。當初是為了分離水-重水同位素而開發了這種塔填料，在精密精儲中應用較多。
(4)金屬絲網波紋填料與金屬板波紋填料性能比較
金屬絲網波紋填料的傳質效率隨負荷變化較大，而金屬板波紋填料的分離效率則幾乎不受負荷變化的影響。這是由于絲網的表面產生毛細作用，在低液相負荷時也能使少量的液體均勻鋪展于金屬絲網表面，因此在低負荷時填料的效率提高。
